接地變壓器簡稱接地變。根據填充介質，接地變壓器可分為油變壓器和干變壓器。根據相數，接地變壓器可分為三相接地變壓器和單相接地變壓器。接地變壓器的作用是為中性點不接地的系統提供人工中性點，采用消弧線圈和小電阻接地方式，減少配電網接地短路故障時的接地電容器電流大小，提高配電系統的供電可靠性。

電力系統中的6kV、10kV、35kV電網一般采用中性點不接地的運行方式。電網中的主變壓器低壓側通常是三角形連接，沒有可接地的中性點。當中性點不接地系統發生單相接地故障時，線電壓三角形仍然對稱，電力系統可以連續向用戶供電1~2小時，電容器電流小(小于10A)，不會引起間歇電弧，瞬時接地故障可以自行消失但是，隨著城市電網的擴大和電纜接線的增加，系統對地電容器的電流急劇增加，單相接地后通過故障點的電容器電流大(超過10A)。

電弧不易熄滅，容易引起鐵磁共振過電壓和間隙性電弧接地過電壓，絕緣破損，線路跳閘，事故擴大

具體如下:

單相接地電弧間歇熄滅重燃，會產生電弧接地過電壓，幅度可達4U(U為正常相電壓峰值)或更高，持續時間長，會對電氣設備的絕緣造成很大危害，在絕緣薄弱環節造成破壞；造成重大損失。

連續電弧導致空氣離解，破壞周?chē)諝饨^緣，易發生相間短路。

產生鐵磁諧振過電壓，電壓互感器容易燒壞，避雷器損壞，避雷器爆炸。這些后果將嚴重威脅電網設備的絕緣和安全運行。

為了減少單相接地故障時的對地電容器電流，需要在變壓器的中性點安裝消弧線圈等補償裝置，因此需要人立中性點，以便在中性點連接消弧線圈，減少接地短路斷路電流，提高系統供電的可靠性。

國內外使用現狀是什么？

我國的接地變壓器通常采用z型配線(或曲折型配線)，為了節約投資和變電站空間，通常在接地變壓器上增加第三繞組，代替使用的變壓器，為變電站使用的設備供電。按照國家《電抗器》的國家標準，接地變壓器的接地方式可以分為直接接地通過電抗器、電阻和消弧線圈進行接地。我國尚未直接使用，但已有電力研究部門開始對此進行探討。國外接地變壓器通常采用z型連接，用于10kV不接地系統，構成配電網的接地保護，系統發生接地故障時，接地變壓器對正、負電流具有高阻抗性，對零電流具有低阻抗性，接地保護可靠。

三相接地變壓器

三相接地變壓器等變壓器采用z型接線(或曲折型接線)，與普通變壓器的不同之處在于，每相線圈分為兩組，分別繞在該相磁柱上，連接的優點是零序磁通可以沿磁柱流通，而普通變壓器的零序磁通可以沿漏磁磁路流通，因此z型接地變壓器的零序阻抗較小(約10Ω)，而普通變壓器則較大。根據規定，使用普通變壓器帶消弧線圈時，其容量不得超過變壓器容量的20%。z型變壓器具有90%~100%容量的消弧線圈，接地變化除了消弧線圈外，還具有二次負荷，可以代替車站變化，節約投資費用。

單相接地變壓器

單相接地變壓器單相接地變壓器主要用于具有中性點的發電機和Satons變壓器的中性點接地電阻柜，以降低電阻柜的成本和體積。

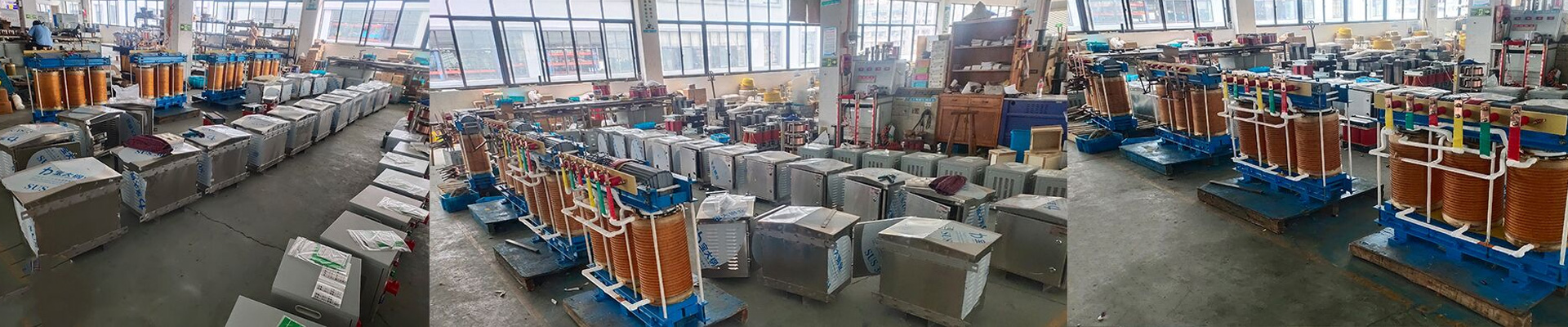

浙權（上海）電器設備制造有限公司是一家集生產、研發、銷售為一體的專業性企業，本公司專業生產變壓器、穩壓器、調壓器及低壓電器配套產品，始終“堅持企業創新，追求技術進步”是發展的一貫宗旨，公司擁有雄厚的技術開發力量、優質的工藝檢測儀器和生產設備，積極引進國外的先進技術，不斷對產品加以改進和完善，多年的專業化管理，已成功構建了多層次的營銷網絡。
